QScreen

AABR (UNHS) Erweiterungsmodul

QSCREEN Messmodul zur Registrierung der DPOAE im Rahmen des Neugeborenen-Hörscreenings oder einer Follow Up Einrichtung.

Die AABR (UNHS) werden entweder als Kontroll-AABR bei einer auffälligen TEOAE Messung (GBA Beschluss §5) oder für Risikokinder mit Verdacht auf eine konnatale Hörstörungen gefordert.

QLink AABR Messkonfiguration

Das QSCREEN AABR Modul wird über die QLink Software konfiguriert. Es stehen unterschiedliche Parameter für den AABR-Pegel, Autostart, Netzfilter und den Stimulus während Messpausen zur Auswahl.

QLink AABR Preset

Schallwandler für das AABR Neugeborenen Hörescreening

Die AABR Messung kann grundsätzlich mit der OAE Sonde (monaural), einem Einsteckhörer (monaural und binaural) oder Ear-Couplern (monaural und binaural) durchgeführt werden.

  •

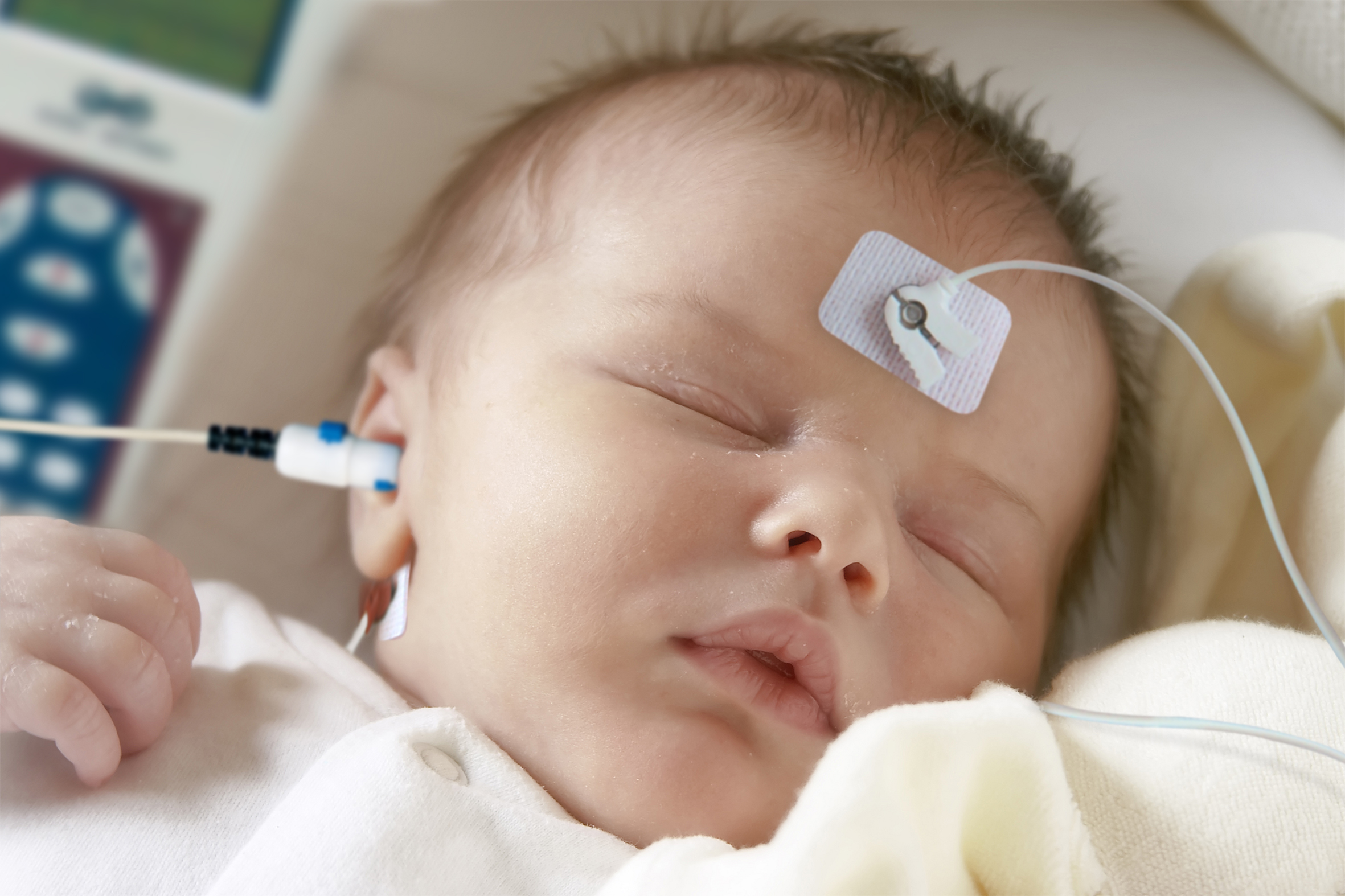

    AABR Messung mit OAE Sonde



    AABR Messung mit OAE Sonde
  •

    AABR Messung mit Einsteckhörer



    AABR Messung mit Einsteckhörern
  •

    symboldbildearcoupler



    AABR Messung mit Ear-Couplern

AABR (UNHS) Tutorial

  • QScreen Hauptmenü
    Das Hauptmenü bietet direkten Zugriff auf die Hauptfunktionen des QSCREEN. Der Funktionsumfang und die einzelnen Messmodule richten sich nach der Geräteausstattung und deren Konfiguration.
  • QScreen Messmenü
    Das Test Menü richtet sich einerseits nach ihrer Geräteausstattung und andererseits nach der Modulkonfiguration im DPOAE bzw. AABR Bereich.
  • QScreen AABR Kalibrierung


    Bei der AABR Messung in Verbindung mit der OAE Sonde ist ein Kalibierung automatischer Bestandteil der Messung. Dabei wird der Stimulus auf das Gehörgangsvolumen angepasst wird.
    In Verbindung mit Ear-Couplern oder Einsteckhörern ist eine Kalbrierung nicht erforderlich. Die Kalibrierung wird von dem Gerät automatisch übersprungen.

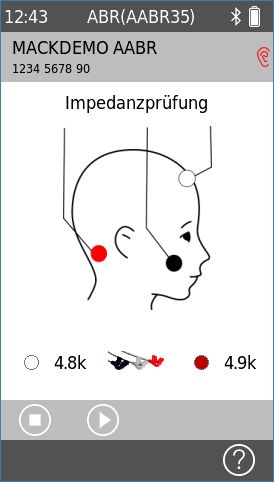

  • QScreen AABR Kalibrierung


    Bei der Impedanzprüfung werden die Übergangswiderstände der Elektroden dargestellt. Die Impedanzen beeinflussen die Messqualität und damit auch die Messdauer.
    Die Impedanzen sollten auf jeden Fall kleiner als 6K (Ohm) und möglichst symetrisch sein!
  • QScreen AABR Messung (monaural)


    In diesem Beispiel wird die AABR Messung monaural auf dem rechten Ohr durchgeführt.
  • QScreen AABR Messung (binaural)


    In diesem Beispiel wird die AABR Messung binaural auf beiden Ohr gleichzeitig durchgeführt. Das entspricht einer Zeitersparnis von ca. 40% gegenüber einer monauralen Messung.

QScreen Binaurale AABR (UNHS) Messung

AABR - Hautvorbereitung Neugeborene
